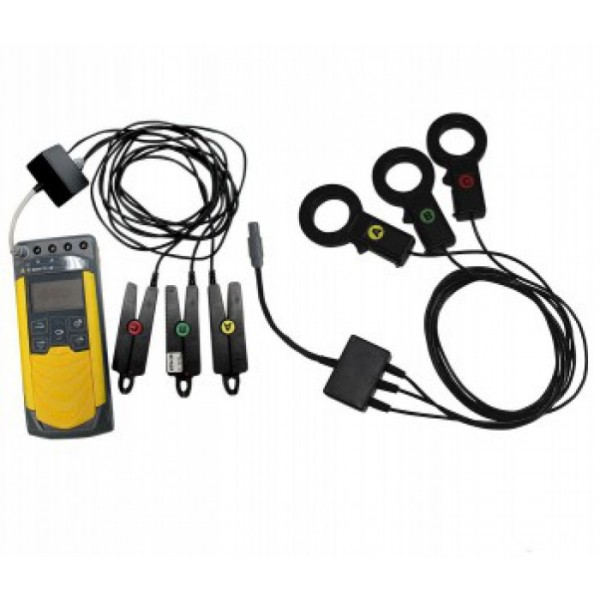

Вольтамперфазометр РС-30 с клещами КТИ-30 (до 30А), КТИР-30, КТИР-500 (до 500А)
Цена: 78450 руб.
Наличие на складе: Есть на складе
Стоимость с учетом НДС. Гарантия от 1 года. Условия транспортировки, хранения и поверки уточняйте в отделе продаж!


Описание вольтамперфазометра РС-30

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.

Три вида клещей разных диапазонов (в зависимости от выбранной комплектации) позволяют производить измерение тока от 0,03 А до 3 кА. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Назначение вольтамперфазометра РС-30:

  • Измерения действующих значений переменного напряжения и тока;
  • Измерения напряжения постоянного тока;
  • Измерения активной, реактивной, полной мощности и коэффициента мощности;
  • Измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
  • Измерения частоты напряжения и силы переменного тока;
  • Показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
  • Индикации порядка чередования фаз.

Особенности вольтамперфазометра РС-30:

  • Возможность регистрации событий;
  • Автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
  • При выключении, сохранение, а при включении восстановление настроек последнего измерения;
  • Время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
  • Настройка отключения индикации и прибора при длительном неиспользовании;
  • Ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
  • Сумка, позволяющая не доставать прибор при проведении измерений;
  • Цветной жидкокристаллический дисплей;
  • Индикация состояния внутреннего источника питания;
  • Система защиты аккумулятора от перезаряда;
  • Защита от неправильного включения;
  • Высокая помехоустойчивость;
  • Память на 10000 измерений, режим регистратора;
  • Связь с компьютером.
Характеристики:
ПараметрС датчиками токоизмерительными КТИР-30 и КТИ-30С датчиком токоизмерительным КТИР-500С датчиками токоизмерительными ПТИР-3000 и ПТИ-3000
Измерение напряжения переменного тока
Диапазон измерений действующего значения напряжения переменного тока, Вот 10,00 до 99,99
от 100,0 до 700,0
Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В± (0,005·U + 3 е.м.р.)
Рабочий диапазон частот, Гцот 45 до 55
Измерение напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, Вот 10,00 до 99,99
от 100,0 до 700,0
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В± (0,005·U + 3 е.м.р.)
Измерение силы переменного тока
Диапазон измерений действующего значения переменного тока, Аот 0,030 до 9,999
от 10,00 до 30,00
от 0,20 до 99,99
от 100,0 до 500,0
от 1 до 3000
Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А± (0,01·I + 3 е.м.р.)± (0,015·I + 3 е.м.р.)± (0,025·I + 4 е.м.р.)
Рабочий диапазон частот, Гцот 45 до 55
Измерение активной, реактивной и полной мощностей
Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)* и полной мощности S (В·А)*от 0,001 до 9,999 кВт (квар, кВ·А) от 10,00 до 21,00 кВт (квар, кВ·А)от 0,005 до 9,999 кВт (квар, кВ·А)
от 10,00 до 99,99 кВт (квар, кВ·А)
от 100,0 до 350,0 кВт (квар, кВ·А)
от 0,100 до 9,999 кВт (квар, кВ·А)
от 10,00 до 99,99 кВт (квар, кВ·А)
от 100,0 до 999,9 кВт (квар, кВ·А)
от 1000 до 2100 кВт (квар, кВ·А)
Пределы допускаемой основной абсолютной погрешности измерения полной мощности, В·А± (0,015·|X| + 3 е.м.р.)± (0,02·|X |+ 3 е.м.р.)± (0,03·|X| + 5 е.м.р.)
Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт± (0,02·|X| + 5 е.м.р.)± (0,025·|X |+ 5 е.м.р.)± (0,035·|X| + 15 е.м.р.)
Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар± (0,02·|X|+10 е.м.р.)± (0,025·|X|+20 е.м.р.)± (0,035·|X|+25 е.м.р.)
Измерение частоты переменного тока
Диапазон измерения частоты, Гцот 45,00 до 55,00
Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц± 0,05
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока
Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусовот – 179,9 до 180,0
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и напряжением в диапазоне от 10 до 700 В, градусов± 0,5
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и током, градусов± 1,2
± 0,8
± 1,2
± 0,8
± 2
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между током и током, градусов± 1,8
± 1,2
± 1,8
± 1,2
± 3
Вычисление коэффициента мощности Кр
Диапазон вычисления Крот -1,00 до 1,00
Примечания:
е.м.р – единица младшего разряда;
Х- значение измеряемого параметра для соответствующего вида мощности
* – Диапазон отображаемой активной и реактивной мощности определяется диапазоном полной мощности.
Дополнительные погрешности
Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением температуры в рабочем диапазоне, ± (0,005 от основной погрешности)
Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± (0,005 от основной погрешности)
ОБЩИЕ ХАРАКТЕРИСТИКИ
Режим памятиПрибор сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).
В двухфазном (изолированном) режиме и режиме измерения постоянного напряжения между группами гнезд N(Na)-А и B(Nc)-C обеспечивается гальваническая развязкадо 1000 В
Диапазон напряжения питанияот 7,5 до 5,2 В
ПитаниеАккумулятор с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА
Прибор обеспечивает самоконтроль напряжения питания. При снижении напряженияот 5,2 В до 5,0 В происходит отключение
Время готовности приборане более 3 с
Время непрерывной работы без включённого режима энергосбереженияне менее 8 часов
Мощность потребленияне более, 2 Вт
Массане более, 0,8 кг
Габаритные размерыне более, 60х105х245 мм
Срок службыне менее, 8 лет
