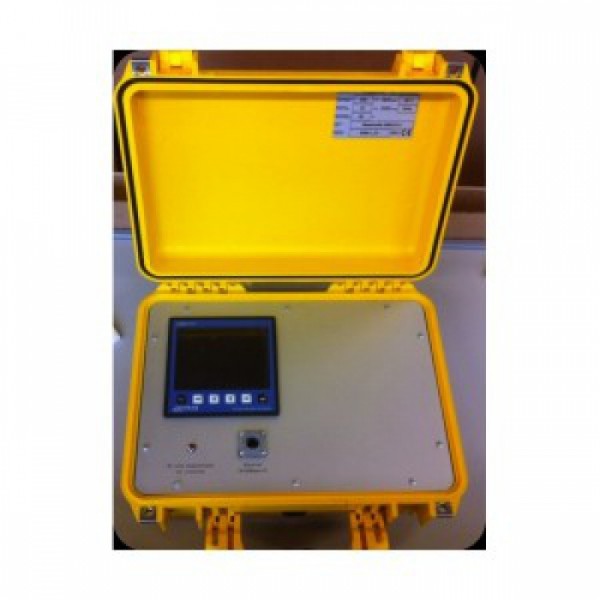

PPA-511 переносной анализатор ПКЭ
Цена требует уточнения Уточнить цену
Наличие на складе:  Наличие на складе производителя



Уникальный переносной анализатор электрических сетей класса А "PPA-511 (base)" является совместной разработкой немецких и российских инженеров. Измерительный модуль спроектирован и произведен в Германии.

Основные технические характеристики переносного анализатора электрических сетей PPA-511 (base)

Номинальное напряжение3-х фазная 4-х проводная сеть (L-N, L-L)417/720 В АС +10%
 3-х фазная 3-х проводная сеть (L-L)600 В АС +10%
Класс перенапряжения 600 В CATIII
Квадранты 4
Длительные измерения Да
Частота дискретизации, 8 каналовна канал20 кГц
Вес 4 кг
Габариты ,,,, мм
Рабочая температура  —10°С…+55°С
Диапазон измерений
Напряжение L-N, AC (без трансформатора)без установки настроек трансформатора10…600 В АС
Напряжение L-L, AC (без трансформатора)без установки настроек трансформатора18…1000 В АС
Ток (Трансформатор: х/1 и х/5А) 0,005…6 А
Основная гармоника(только для статической частоты)15…440 Гц
Сеть IT, TN, TT
Измерения в сети 1ph, 2ph, 3 ph, 4 ph
Периферийные устройства
Цифровые вводы (опция)
логическое состояние или импульсный8
Цифровые выводы (опция)
переключаемый логический выход или импульсный5
Защита паролеммногоуровневаяДа
Программное обеспечениеGridVisДа
Характеристики
Память 256 МБ
Часы ± 1 мин/мес
Счетчик рабочего времени (часов) Да
Интегрированная логика  язык программирования Jasic
Недельное переключение времени Jasic
Измеренные значения
НапряжениеL1, L2, L3, L4, L1-L2, L2-L3, L1-L3точность ±0,1%
ТокL1, L2, L3, L4, Сумма токовточность ±0,2% точность ±0,5%
К-факторL1, L2, L3, L4Да
Токовые компоненты (вращение)Позитивн/ Негативн/ Ноль/ Чередование фазДа
Активная, реактивная, полная мощностьL1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4 40…70 Гц, cos =1 40…70 Гц, cos 0,8 40…70 Гц, cos 0,5 15…440 Гц, cos 0,5точность ±(0,4% +0,10%) ±(0,4% +0,0075%) ±(0,5% +0,0075%) ±(0,5% +0,0075%) ±(3,0% +0,0075%)
Cos  / коэффициент мощностиL1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4Да
Угол сдвига фазыL1, L2, L3, L4Да
Активная энергия (кВтч)L1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4: — потребляемая активн энергия (уровень 1, уровень 2) — затраченная активн энергия (уровень 1, уровень 2)Класс 0,2S (…/5А) Класс 0,5S (…/1А)
Реактивная энергия (кварч)L1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4: — инд энергия (уровень 1, уровень 2) — емк реактивная энергияКласс 2
Полная энергия (kVAh)L1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4Да
Осциллограмма напряжения и токаL1, L2, L3, L4Да
Определение основной частоты Точность ±0,1%Гц
Усреднение Да
Минимальные и максимальные значения Да
Качество энергии
Гармоники, 1я-63я Гармоники, каждая по-отдельностинапряжение L1, L2, L3, L4точность ± 5% точность ± 0,05
Интергармоники (взаимные гарм искажения)Ток, напряжение L1, L2, L3, L4Да
Коэффициент нелинейных искажений THD-U в %L1, L2, L3, L4Да
Коэффициент нелинейных искажений THD-I в %L1, L2, L3, L4Да
Положит/Отрицат/Угол сдвига фазы Да
Действующее значение фликераL1, L2, L3, L4Да
Короткая длительность фликераL1, L2, L3, L4Да
Длинное значение фликераL1, L2, L3, L4Да
Переходные процессы50 мксДа
События триггера10 мсДа
Броски тока10 мсДа
Запись событий Да
Передача информации
Интерфейсы
Ethernet 10/100 Base —TXконнектор RJ-45Да
RS 485 (опционально)9,6; 19,2; 38,4; 576; 76,8; 115,2; 921,6 кБит/секДа
Profibus DP (опционально)Plug, Sub D 9-полюсный до 12 Мбит/секДа

PPA-511 (base) — Комплект поставки:

  • прибор
  • набор проводов (6 шт.)
  • зажимы типа "Крокодил" (6 шт.)
  • кабель питания
  • кабель Ethernet
  • ПО GridVis на CD
  • Руководство по эксплуатации на CD

PPA-511 Дополнительное оборудование:

  • Токовые клещи на изоляцию: М1 (1 мА...200 А / 1 А), D 15 мм. Минимальный изм-й ток 1 мА.
  • Токовые клещи на шину/оголенный проводник: Р32 (1000-2000-3000 А / 5 А), D82 мм, ромбические губки. Минимальный изм-й ток 1 А.
  • Токовые клещи на шину/оголенный проводник: Н32 (1000-2000-3000 А / 5 А), D70 мм, ромбические губки. Минимальный изм-й ток 1 А.
  • Токовые клещи на шину/оголенный проводник: Е32 (1000-2000-3000 А / 5 А), D56 мм, ромбические губки. Минимальный изм-й ток 1 А.
  • Токовые клещи на оголенный проводник: SM (250-500-1000 А / 5 А), D54 мм, круглые губки. Минимальный изм-й ток 1 мА.
  • Токовые клещи на оголенный проводник: S (400-600-1200 А / 5 А), D50 мм, круглые губки. Минимальный изм-й ток 10 мА.
  • Токовые клещи на изолированный проводник: NS (250-500-1000 А / 5 А), D50 мм, круглые губки. Минимальный изм-й ток 100 мА.
  • Пробник 1 (красный/черный/зеленый/синий/желтый — цвет на выбор)
  • Пробник 2 (красный/черный — цвет на выбор)
  • Зажим-крокодил (красный/черный/зеленый/синий/желтый — цвет на выбор)
  • Соединительный провод (красный/черный/зеленый/синий/желтый — цвет на выбор)
Альтернативное название: PPA-511
