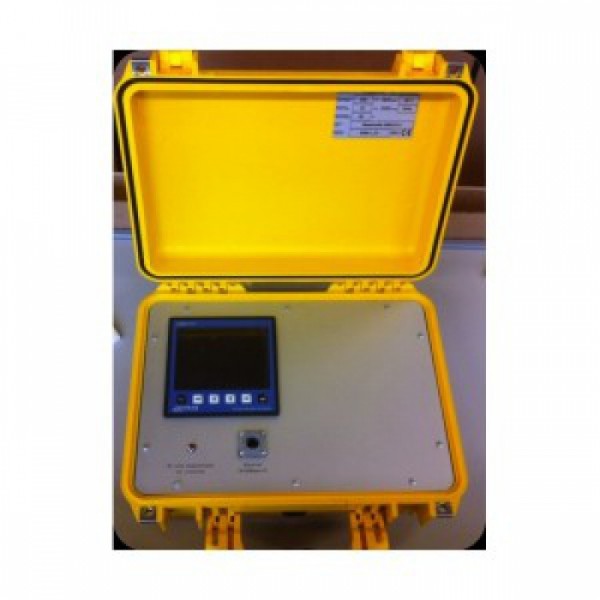

PPA-508 переносной анализатор ПКЭ
Цена требует уточнения Уточнить цену
Наличие на складе:  Наличие на складе производителя



Уникальный переносной анализатор электрических сетей PPA-508 (base) является совместной разработкой немецких и российских инженеров. Измерительный модуль спроектирован и произведен в Германии.

Отличительные особенности базовых анализаторов качества электроэнергии серии PPA :

Харктеристики PPA-508

 PPA-96 (base)PPA-508 (base)PPA-605 (base)PPA-511 (base)
Напряжение питания прибора95…240V AC, 100…300V DC95…240V AC, 135…340V DC95…240V AC, 135…340V DC95…240V AC, 135…340V DC
Макс значения для 3-х фазной 4-х проводной сети с заземлен-й нейтралью277/480V AC417/720V AC277/480V AC417/720V AC
Макс значения для 3-х фазной 3-х проводной сети с незаземл-й нейтралью480V AC480V AC480V AC480V AC
Частота дискретизации 50/60 Гц21,3/25,6 кГц20 кГц20 кГц20 кГц
Частотный диапазон45…65 Гц40…70 Гц15…440 Гц15…440 Гц
Действующее значение из периода (50/60 Гц)10/1210/1210/1210/12
Гармоники1…401…401…631…63
Коэффициент нелинейности THD-V / THD-I в %
Дисбаланс —
Кратковременные / долговременные фликеры — —
Переходные процессы (длительность) —50 мкс50 мкс50 мкс
Кратковременное пропадание (прерывание) —
Класс точности U, I+/- 0,2 %+/- 0,1 %+/- 0,2 %+/- 0,1 %
Класс А по EN61000-4-30 — — —
Класс точности активной энергии (kWh)0,5 (…/5 А); 1 (…/1А)0,2 (…/5А)0,5 (…/5 А); 1 (…/1А)0,2 (…/5А)
Объем памяти256 МБ256 МБ128 МБ256 МБ
Функция средних значений A/kW
Запись переходных процессов
ПО для управления приборами и анализа зарегистрированных данных
ИнтерфейсEthernet, WEB server/E-mailEthernet, WEB server/E-mailEthernet, WEB server/E-mailEthernet, WEB server/E-mail
ДисплейМонохромный, ЖКЦветной, ЖК, 5,7”Монохромный, ЖКЦветной, ЖК, 5,7”
Обработка данныхПри помощи ПОНа приборе или при помощи ПОПри помощи ПОНа приборе или при помощи ПО

Базовая версия переносного анализатора PPA-508 (base):

PPA-508 (base) обладает высокими техническими характеристиками и широкими возможностями для конфигурирования под конкретную задачу, а именно: подключать к уже имеющимся трансформаторам тока, устанавливать свои трансформаторы тока, использовать различные токовые клещи и многое другое (см опции и аксессуары к прибору).

Основные технические характеристики переносного анализатора электрических сетей PPA-508 (base)

Номинальное напряжение3-х фазная 4-х проводная сеть (L-N, L-L)417/720 В АС +10%
 3-х фазная 3-х проводная сеть (L-L)600 В АС +10%
Класс перенапряжения 600 В CATIII
Квадранты 4
Длительные измерения Да
Частота дискретизации, 8 каналовна канал20 кГц
Вес 4 кг
Габариты ...мм
Рабочая температура  —10°С…+55°С
Диапазон измерений
Напряжение L-N, AC (без трансформатора)без установки настроек трансформатора10…600 В скз
Напряжение L-L, AC (без трансформатора)без установки настроек трансформатора18…1000 В скз
Ток (Трансформатор: х/1 и х/5А) 0,005…6 А
Основная гармоника(только для статической частоты)40…70 Гц
Сеть IT, TN, TT
Измерения в сети 1ph, 2ph, 3 ph, 4 ph и до 4ph x 1ph
Периферийные устройства
Цифровые вводы (опция)
как статус или импульсный8
Цифровые выводы (опция)
переключаемый или импульсный5
Защита паролемМногоуровневаяДа
Программное обеспечение Да
Характеристики
Память 256 МБ
Часы ± 1 мин/мес
Счетчик рабочего времени (часов) Да
Интегрированная логика  язык программирования Jasic
Недельное переключение времени Jasic
Измеренные значения
НапряжениеL1, L2, L3, L4, L1-L2, L2-L3, L1-L3точность ±0,1%
ТокL1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4точность ±0,2%
К-факторL1, L2, L3, L4Да
Токовые компоненты (вращение)Позитивн/ Негативн/ Ноль/ Чередование фазДа
Активная, реактивная, полная мощностьL1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4точность ±(0,4% +0,10%)
Cos  / коэффициент мощностиL1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4Да
Угол сдвига фазыL1, L2, L3, L4Да
Активная энергия (кВтч)L1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4: — потребляемая активн энергия (уровень 1, уровень 2) — затраченная активн энергия (уровень 1, уровень 2)Класс 0,2 (…/5А) Класс 1 (…/1А)
Реактивная энергия (кварч)L1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4: — инд энергия (уровень 1, уровень 2) — емк реактивная энергияКласс 2
Полная энергия (kVAh)L1, L2, L3, L4, Сумма L1-L3, Сумма L1-L4Да
Осциллограмма напряжения и токаL1, L2, L3, L4Да
Определение основной частоты Точность ±0,1%
Усреднение Да
Минимальные и максимальные значения Да
Качество энергии
Гармоники, 1я-40янапряжение, ток, активная/реактивная мощность (±) L1, L2, L3, L4точность ± (5% + 0,05)
Дисбаланс Да
Коэффициент нелинейных искажений THD-U в %L1, L2, L3, L4Да
Коэффициент нелинейных искажений THD-I в %L1, L2, L3, L4Да
Положит/Отрицат/0 Угол сдвига фазы Да
Переходные процессы50 мксДа
Броски тока10 мсДа
Запись событий Да
Передача информации
Интерфейсы
Ethernet 10/100 Base —TXконнектор RJ-45Да
RS 485 (опционально)9,6; 19,2; 38,4; 57,6; 76,8; 115,2; 921,6 кБит/секДа
Profibus DP (опционально)Plug, Sub D 9-полюсный до 12 Мбит/секДа

PPA-508 (base) — Комплект поставки:

  • прибор
  • набор проводов (6 шт.)
  • зажимы типа "Крокодил" (6 шт.)
  • кабель питания
  • кабель Ethernet
  • ПО GridVis на CD
  • Руководство по эксплуатации на CD
Альтернативное название: PPA-508
