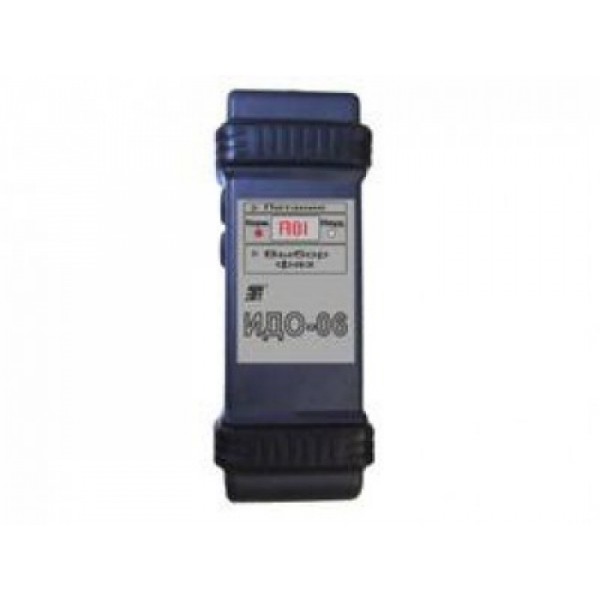

ИДО-06 – индикатор дефектов обмоток электрических машин
Цена: 24756 руб.
Наличие на складе: Есть на складе
Стоимость с учетом НДС. Гарантия от 1 года. Условия транспортировки, хранения и поверки уточняйте в отделе продаж!


Прибор заменяет: ЕЛ-1 Аппарат для проверки обмоток, ЕЛ-15 Прибор для проверки обмоток эл.аппаратов и машин

ИДО-06 — обеспечивает обнаружение:

  • Междувитковых замыканий;
  • Обрыва проводников;
  • Неправильного соединения схемы обмотки;
  • Неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В — без демонтажа и разборки последней.

Принцип работы индикатора ИДО-06:

  • При проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными.
  • При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Характеристики:
ПараметрЗначение
Контролируемые параметрыпри проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фазкоэффициент несимметрии фазных токов (Кн)
при проверке состояния изоляции обмоток относительно корпуса машины и между обмоткамисопротивление изоляции (Rи)
Контролируемый диапазон Кн, %0 — 99
Контролируемый диапазон Rи, МОм0-500
Чувствительность (величина Кн при замыкании одного витка в фазе), %не менее 10
Выходное постоянное напряжение при измерении Rи, В1000 ±100
Индикациясветодиодная и светодиодная алфавитно-цифровая трехразрядная
Питаниеавтономное или от внешнего блока питания
Напряжение питания, В5 (-1,0+0,6)
Потребляемая мощность, Втне более 3
Габаритные размеры, мм205 х 80 х 50
Масса, кгне более 0,5
