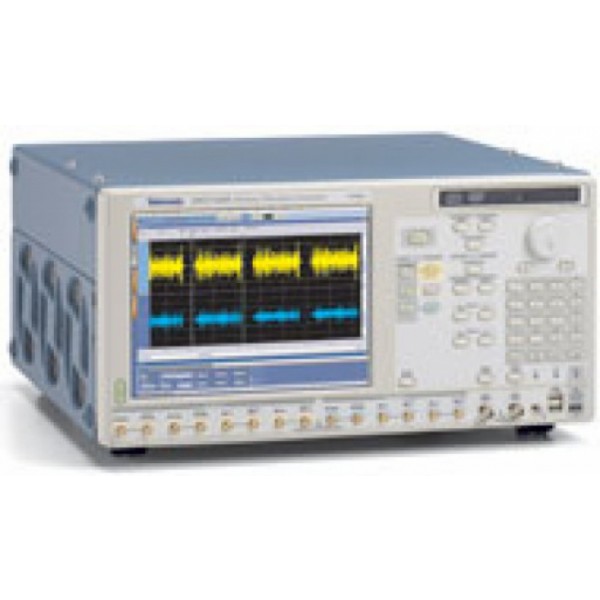

AWG7122B Генератор сигналов произвольной формы
+
Для уточнения цены требуется
обратиться в отдел продаж
Наличие на складе:  Наличие на складе производителя

  • Описание
  • Доставка и оплата
  • Получить скидку
  • Получить счет на оплату
  • Наши гарантии
  • Ремонт прибора


Назначение генератора AWG7122B:

Генераторы сигналов произвольной формы серии AWG7000B реализуют наилучший в отрасли метод создания смешанных сигналов и удовлетворяют самым жестким требованиям.

Генераторы сигналов произвольной формы серии AWG7000B воплощают уникальное сочетание превосходного качества сигнала, высочайшей частоты дискретизации и широкого диапазона рабочих частот с исключительным удобством эксплуатации.

Приборы этой серии предлагают лучшее в отрасли решение для генерации смешанных сигналов, используемых проектировщиками для проверки, измерения и отладки сложных электронных схем.

Генерация по принципу прямого синтеза позволяет получать выходные сигналы разных типов, включая многоуровневые сигналы, сигналы с предыскажениями и с компенсацией предыскажений, джиттер (Rj, Pj, ISI, DCD), SSC и дрейфующие сигналы.

Частота дискретизации от 6 до 24 Гвыб/с (с разрешением до 10 бит) и один или два выходных канала позволяют генерировать сложнейшие сигналы, используемые в высокоскоростных последовательных шинах и широкополосных РЧ приложениях.

Применение открытой инструментальной платформы на базе ОС Windows (Windows XP) облегчает работу с прибором, обеспечивает широчайшие возможности подключения периферийного оборудования и совместимость с ПО сторонних производителей.

Характеристики:

Характеристики сигналов

AWG7122B

AWG7121B

AWG7062B

AWG7061B

Выход сигнала произвольной формы

10 бит (без использования выхода маркера) или 8 бит (2 канала маркера с возможностью выбора)

ЦАП

Разрешение

Число выходов

2

1

2

1

Тип выхода

Дифференциальный

Выходное сопротивление

50 Ом

Тип выходного разъема

SMA (передняя панель)

Частота дискретизации



Стандартная

от 10 Мвыб./с до 12 Гвыб./с от 10 Мвыб./с до 12 Гвыб./с

от 10 Мвыб./с до 6 Гвыб./с

Опция 06

от 12 Гвыб./с до 24 Гвыб./с

Частотные характеристики



Эффективная выходная частота (Fmax)

Fmax определяется как меньшее из двух значений: «Эффективная полоса (по уровню –6 дБ)» и «Максимальная частота дискретизации /2,5 точек на период»

Стандартная (тип.)

3,5 ГГц

2,4 ГГц

С опцией 02 (тип.)

отсутствует

4,8 ГГц

отсутствует

С опцией 06 (тип.)

9,6 ГГц

отсутствует

отсутствует

Эффективное время перестройки частоты

Минимальное время перестройки частоты (между выбранными частотами F1 и F2) определяется как «1/ Fmax»

Стандартная (тип.)

170 нс

300 нс

С опцией 02 (тип.)

отсутствует

отсутствует

отсутствует

С опцией 06 (тип.)

400 мкс

отсутствует

отсутствует

С опцией 08 (тип.)

286 пс

417 пс

С опцией 02/08 (тип.)

отсутствует

208 пс

отсутствует

С опцией 06/08 (тип.)

104 пс

отсутствует

отсутствует

Амплитудные характеристики

Полоса, рассчитанная по длительности времени нарастания (0,35/Tr, гауссовский переход) на аналоговом выходе с учетом фильтра

Полоса времени нарастания (по уровню -3 дБ)

Стандартная (тип.)

Нормальный: 750 МГц, Прямой: 3,5 ГГц

С опцией 02 (тип.)

отсутствует

7,5 ГГц

отсутствует

С опцией 06 (тип.)

7,5 ГГц

отсутствует

отсутствует

Стандартный выход

Нормальный: 50 МГц, 200 МГц (Бессель), Прямой: не определен

ФНЧ

Амплитуда

Нормальный: от 50 мВ до 2,0 В (пик-пик), Прямой: от 50 мВ до 1,0 В (пик-пик)

Диапазон

Разрешение

1 мВ

Погрешность

±(3,0% от амплитуды ±2 мВ) при смещении 0 В

Смещение

Нормальный: от -0,5 В до +0,5 В, Прямой: не определен

Диапазон

Разрешение

1 мВ

Погрешность

±(2% от смещения ± 10 мВ) при минимальной амплитуде

Искажения




Частота дискр. 12 Гвыб./с, 32 точки сигнала, частота сигнала 375 МГц, амплитуда 1,0 В

Частота дискр. 6 Гвыб./с, 32 точки сигнала, частота сигнала 187,5 МГц, амплитуда 1,0 В

Гармонические искажения

Нормальный: < -35 dBc, Прямой: < -42 dBc

Нормальный: < -40 dBc, Прямой: < -45 dBc

Негармонические искажения

< -50 dBc (от 0 Гц до 6 ГГц)

< -50 dBc (от 0 Гц до 3,0 ГГц)

Динамический диапазон, свободный от паразитных составляющих

Частота дискр. 12 Гвыб./с, амплитуда 1 В (пик-пик), смещение 0 В, 10-битный режим работы ЦАП, от 0 Гц до 6 ГГц

Частота дискр. 6 Гвыб./с, амплитуда 1 В (пик-пик), смещение 0 В, 10-битный режим работы ЦАП, от 0 Гц до 3 ГГц

(типовое значение)

Нормальный: 45 dBc, Прямой: 45 dBc (на частоте 375,0 МГц)

Нормальный: 51 dBc, Прямой: 51 dBc (на частоте 187,5 МГц)

Фазовый шум

Частота дискр. 12 Гвыб./с, амплитуда 1 В (пик-пик), частота несущей 375 МГц

Частота дискр. 6 Гвыб./с, амплитуда 1 В (пик-пик), частота несущей 187,5 МГц

(типовое значение)

< -90 dBc/Гц при отстройке 10 кГц

< -90 dBc/Гц при отстройке 10 кГц

Случайный джиттер

Период повторения 1010 тактов

ср.кв. значение (тип.)

Нормальный: 1,6 пс, Прямой: 0,9 пс

Полный джиттер

Псевдослучайный шум с периодом 215-1 (при BER 10-12)

Амплитудное значение (тип.)

Нормальный: 50 пс при 0,5 Гбит/с, Прямой: 30 пс при 6 Гбит/с
