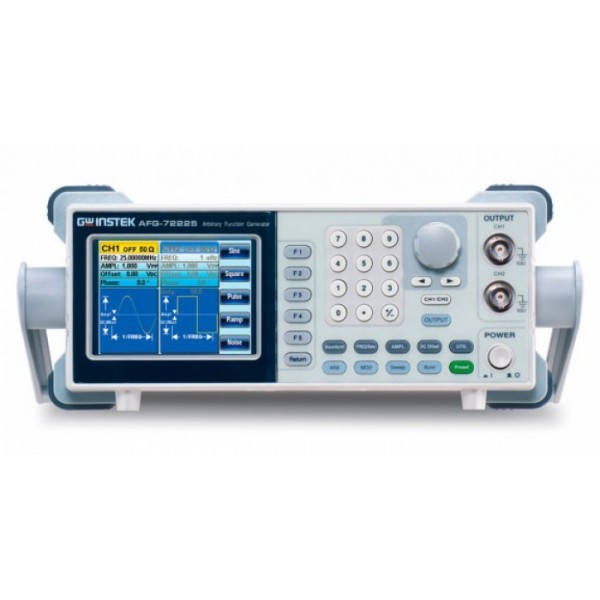

Генератор AFG-72225
Цена прибора: 31080 руб.
+
Цена поверки: 5000 руб.
Стоимость с НДС и поверкой: 36080 рублей
Стоимость без НДС и поверкой: 30900 рублей
Наличие на складе: Есть на складе
Стоимость с учетом НДС. Гарантия от 1 года. Условия транспортировки, хранения и поверки уточняйте в отделе продаж!
  • Описание
  • Доставка и оплата
  • Получить скидку
  • Получить счет на оплату
  • Наши гарантии
  • Ремонт прибора


Особенности генератора сигналов специальной формы AFG-72225

  • Число каналов: 2
  • Диапазон частот (синус и меандр): 1 мкГц…25 МГц
  • Прямой цифровой синтез, разрешение по частоте 1 мкГц,
  • Погрешность установки частоты : 2*10-5
  • Разрядность ЦАП 10 бит; частота дискретизации 120 МГц
  • Память для формирования сигнала 4000 точек (10 групп)
  • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум
  • Режимы модуляции АМ, ФМ, ЧМ, ФМ, ЧМн, ГКЧ (внутр/внеш. источник), а также формирование пакетов радиоимпульсов (Burst)
  • Режим формирования сигнала произвольной формы (ARB)
  • Возможность редактирования СПФ без подключения к ПК
  • Режим SUM: сложение 2-х выходных сигналов
  • Встроенный частотомер до 150 МГц
  • Синхро -вход и –выход
  • Большой цветной графический ЖК-дисплей (TFT)
  • Интерфейс USB (сохранения/загрузки данных с USB-flash)
  • Программное обеспечение для формирования сигналов произвольной формы (ARB)

Технические характеристики генератора сигналов специальной формы AFG-72225

ПараметрЗначение
Выходные параметры
Частотный диапазон(синус, меандр)1 мкГц…25 МГц
Разрешение1 мкГц
Погрешность установки частоты±2х10-5
Выходной уровень1 мВ…10 В пик-пик (на 50 Ом)
2 мВ…20 В пик-пик (без нагрузки)
1 мВ…5 В пик-пик (на 50 Ом в диапазоне 20 МГц – 25 МГц)
2 мВ…10 В пик-пик (без нагрузки в диапазоне 20 МГц – 25 МГц)
Синусоида
Коэффициент гармоник (амплитуда>0,1 Впик-пик)-55 дБн 0…200 кГц
-50 дБн 200 кГц …1 МГ
-35 дБн 1 МГц …5 МГц
-30 дБн 5 МГц …25 МГц
Постоянное смещение
Диапазон смещения± 5 Впик на нагрузке 50 Ом (AC+DC)
± 10 Впик без нагрузки (AC+DC)
± 2,5 Впик на нагрузке 50 Ом (AC+DC в диапазоне 20 МГц – 25 МГц)
± 5 Впик без нагрузки (AC+DC в диапазоне 20 МГц – 25 МГц)
Меандр
Скважностьперестраиваемая: 1%... 99% (до 100 кГц), 10%…90% (до 1 МГц)
фиксированная: 50% (до 25 МГц)
Время нарастания/спада 25 нс
Выброс<5%
Пила, треугольник
Диапазон частот1 мкГц…1 МГц
Нелинейность<0,1%
Перестраиваемая скважность0,0 – 100,0% (разрешение 0,1 %)
Произвольная форма
Частота дискретизации120 МГц
Частота повторения60 МГц
Длина памяти4 тысячи точек
Разрешение ЦАП10 бит
Память10 ячеек
АМ, ЧМ
Формы несущейСинус, меандр, треугольник, пила.
(импульс и произвольная форма - только АМ)
Источник модуляцииВнешний/ внутренний
Модулирующее колебаниеСинус, меандр, треугольник, пила
Глубина АМ1…120 %
Частота девиацииDC…25 МГц (пик.)
ФМ
Формы несущейСинус, меандр, треугольник, пила
Диапазон частот2 мГц…20 кГц
Источник модуляцииВнешний/внутренний
Мод. колебаниеСинус, меандр, треугольник, пила
Девиация0°...360°
Режим сложения
Формы несущейСинус, меандр, треугольник, пила, импульс, шум
Моделирующее колебаниеСинус, меандр, треугольник, пила
Частота модуляции2 мГц…20 кГц (внутр.), 0…20 кГц (внеш.)
Глубина сложения0%...100,0%
ИсточникВнутренний/ внутренний
ЧМН
Формы несущейСинус, меандр, треугольник, пила, импульс
Модулир. колебание50 % скважности меандра
Внутренний источник2 мГц…100 кГц
Диапазон частот1 мкГц…25 МГц
Частотомер
Диапазон частот5 Гц…150 МГц
Разрешение100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
Вх. сопротивление1 кОм (1 пФ)
Чувствительность35 мВскз…30 Вскз
Общие данные
ДисплейДиагональ 9 см (320 х 240 точек) цветной TFT LCD
Потребляемая мощность25 Вт макс
ИнтерфейсыUSB
Напряжение питания100…240 В; частота 50…60 Гц
Габаритные размеры107 266 293 мм
Масса2,5 кг
Характеристики:

Параметр

Значение

Выходные параметры

Частотный диапазон(синус, меандр)

1 мкГц…25 МГц

Разрешение

1 мкГц

Погрешность установки частоты

±2х10-5

Выходной уровень

1 мВ…10 В пик-пик (на 50 Ом)

2 мВ…20 В пик-пик (без нагрузки)

1 мВ…5 В пик-пик (на 50 Ом в диапазоне 20 МГц – 25 МГц)

2 мВ…10 В пик-пик (без нагрузки в диапазоне 20 МГц – 25 МГц)

Синусоида

Коэффициент гармоник (амплитуда>0,1 Впик-пик)

-55 дБн 0…200 кГц

-50 дБн 200 кГц …1 МГ

-35 дБн 1 МГц …5 МГц

-30 дБн 5 МГц …25 МГц

Постоянное смещение

Диапазон смещения

± 5 Впик на нагрузке 50 Ом (AC+DC)

± 10 Впик без нагрузки (AC+DC)

± 2,5 Впик на нагрузке 50 Ом (AC+DC в диапазоне 20 МГц – 25 МГц)

± 5 Впик без нагрузки (AC+DC в диапазоне 20 МГц – 25 МГц)

Меандр

Скважность

перестраиваемая: 1%... 99% (до 100 кГц), 10%…90% (до 1 МГц)

фиксированная: 50% (до 25 МГц)

Время нарастания/спада

 25 нс

Выброс

<5%

Пила, треугольник

Диапазон частот

1 мкГц…1 МГц

Нелинейность

<0,1%

Перестраиваемая скважность

0,0 – 100,0% (разрешение 0,1 %)

Произвольная форма

Частота дискретизации

120 МГц

Частота повторения

60 МГц

Длина памяти

4 тысячи точек

Разрешение ЦАП

10 бит

Память

10 ячеек

АМ, ЧМ

Формы несущей

Синус, меандр, треугольник, пила.

(импульс и произвольная форма - только АМ)

Источник модуляции

Внешний/ внутренний

Модулирующее колебание

Синус, меандр, треугольник, пила

Глубина АМ

1…120 %

Частота девиации

DC…25 МГц (пик.)

ФМ

Формы несущей

Синус, меандр, треугольник, пила

Диапазон частот

2 мГц…20 кГц

Источник модуляции

Внешний/внутренний

Мод. колебание

Синус, меандр, треугольник, пила

Девиация

0°...360°

Режим сложения

Формы несущей

Синус, меандр, треугольник, пила, импульс, шум

Моделирующее колебание

Синус, меандр, треугольник, пила

Частота модуляции

2 мГц…20 кГц (внутр.), 0…20 кГц (внеш.)

Глубина сложения

0%...100,0%

Источник

Внутренний/ внутренний

ЧМН

Формы несущей

Синус, меандр, треугольник, пила, импульс

Модулир. колебание

50 % скважности меандра

Внутренний источник

2 мГц…100 кГц

Диапазон частот

1 мкГц…25 МГц

Частотомер

Диапазон частот

5 Гц…150 МГц

Разрешение

100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)

Вх. сопротивление

1 кОм (1 пФ)

Чувствительность

35 мВскз…30 Вскз

Общие данные

Дисплей

Диагональ 9 см (320 х 240 точек) цветной TFT LCD

Потребляемая мощность

25 Вт макс

Интерфейсы

USB

Напряжение питания

100…240 В; частота 50…60 Гц

Габаритные размеры

107  266  293 мм

Масса

2,5 кг
