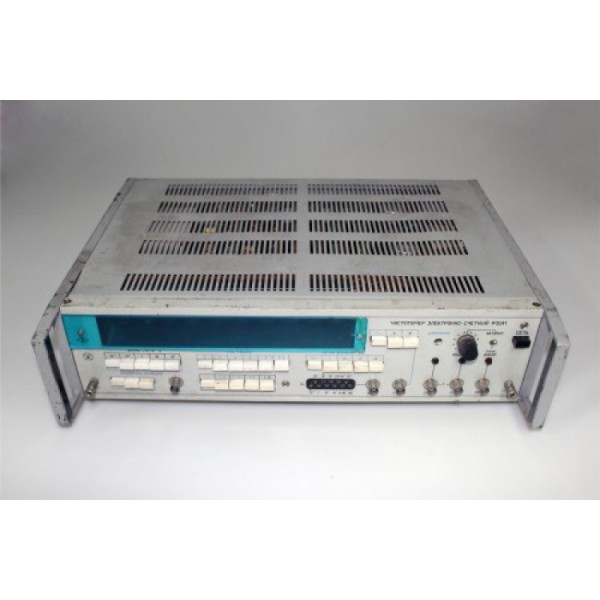

Частотомер Ф5041
Цена: 95000 руб.
Поверка: 4900 руб.
Наличие на складе: Есть на складе
Стоимость с учетом НДС. Гарантия от 1 года. Условия транспортировки, хранения и поверки уточняйте в отделе продаж!


Частотомер-хронометр Ф5041 предназначен для измерения частоты и периода электрических колебаний, длительности импульсов, отношения частот, счета электрических импульсов, а также в качестве делителя частоты и генератора образцовых частот.

Наибольшее допустимое значение относительной погрешности частоты кварцевого генератора o max прибора частотомер-хронометр Ф5041 не превышает:
— 1·10–7 — в течение первых 10 дней после настройки; — 1·10–8 — в течение суток;

Относительное значение средней суточной нестабильности o прибора частотомер-хронометр Ф5041 — не превышает 3·10–8;

Погрешность установки номинального значения o — не более ±5·10–8; Температурный коэффициент частоты — не более ±3·10-9К-1;

Время установления рабочего режима прибора частотомер-хронометр Ф5041 — не более 2 часов;

Частотомер имеет выход следующих частот: 10-2Гц; 10-1Гц; 1Гц; 10Гц; 102Гц; 102Гц; 2,5·103Гц; 104Гц; 5·104Гц; 105Гц; 106Гц; 107Гц;

Характеристики:
Измеряемый параметрДиапазон измеренийПредел допускаемой основной относительной погрешностиДиапазон входных напряжений
Частота электрических колебаний0,1Гц-10МГц±(o+1/ftизм)0,1-30Вср.кв.(103Гц-107Гц)
Период электрических колебаний0,1Гц-1МГц±[o+(1/n)(a+To/T)]1-30Вср.кв.
1-30Вампл
Длительность импульсов1мкс-1с±[o+(k+To+(1/Sф+1/Sс))/]1-30Вампл
Интервал времени10мкс-104с±[o+(To+0,5мкс)/t]3-30ампл
Отношение частотОт 1:1 до 106:1±(1/n)(a+f2/f1)1-30Вср.кв.
1-30Вампл
Счет или суммирование электрических импульсовДо заполнения счетчика±(1/N)l1-30Вампл



Примечание: o - наибольшее допустимое значение дополнительной погрешности источника опорной частоты; f - измеряемая прибором частотомер-хронометр Ф5041 частота, Гц; tизм - время измерения, с; а=3·103 при измерении периодов синусоидальных сигналов; а=0 при измерении периодов импульсных сигналов; То - период заполняющей частоты (метки времени), мкс; Т - измеряемый период, мкс; k=0,5мкс при использовании усилителя переменного тока; k=10мкс при использовании усилителя постоянного тока; Sф - крутизна фронта измеряемых прибором частотомер-хронометр Ф5041 импульсов, В/мкс; Sс - крутизна среза измеряемых импульсов, В/мкс; =1В - порог чувствительности формирующей схемы; - длительность измеряемого импульса, мкс; t - измеряемый интервал времени, мкс; f1 - высшая частота измеряемого отношения, Гц; f2 - низшая частота измеряемого отношения, Гц; n - число измеряемых периодов или множитель отношения частот; N - измеренное число импульсов; l=1 при счете импульсов или числу измерений при суммировании;

Наибольшее допустимое значение относительной погрешности частоты кварцевого генератора o max прибора частотомер-хронометр Ф5041 не превышает:
- 1·10(-7) - в течение первых 10 дней после настройки; - 1·10(-8) - в течение суток;

Относительное значение средней суточной нестабильности o прибора частотомер-хронометр Ф5041 - не превышает 3·10-8;

Погрешность установки номинального значения o - не более ±5·10-8;

Температурный коэффициент частоты - не более ±3·10-9К-1;

Время установления рабочего режима прибора частотомер-хронометр Ф5041 - не более 2 часов;

Частотомер имеет выход следующих частот: 10-2Гц; 10-1Гц; 1Гц; 10Гц; 102Гц; 102Гц; 2,5·103Гц; 104Гц; 5·104Гц; 105Гц; 106Гц; 107Гц;
