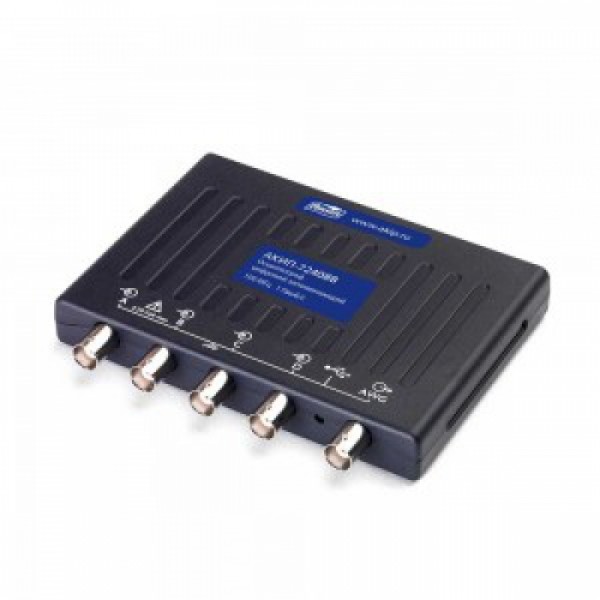

АКИП-72405A Осциллограф
Цена прибора: 37980 руб.
+
Стоимость с НДС: 37980 руб.
Стоимость без НДС: 31650 рублей
Наличие на складе: Есть на складе
Стоимость с учетом НДС. Гарантия от 1 года. Условия транспортировки, хранения и поверки уточняйте в отделе продаж!
  • Описание
  • Доставка и оплата
  • Получить скидку
  • Получить счет на оплату
  • Наши гарантии
  • Ремонт прибора


  • «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
  • Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO);
  • Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 70 МГц и 100 МГц;
  • Разрешение АЦП: 8 бит (до 12 бит в реж ERes);
  • Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц;
  • Макс. объем памяти: от 8 кБ до 128 МБ (в зав. от модели);
  • Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000);
  • Цифровая регистрация на ПК (streaming mode): дискретизация до 9,6 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК;
  • Функциональный генератор (до 1 МГц/ ±2 В): набор форм сигнала зависит от модели осциллографа. Генератор работает одновременно с осциллографом!;
  • Формирование сигналов СПФ/ AWG (до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 32 кБ;
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!), БПФ при длине памяти до 1 МБ;
  • Автоизмерения (15 параметров); курсорные измерения (U; T; 1/T);
  • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число );
  • Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, IC, LIN, PS/2, SPI, SENT, UART/RS-232 и др. в зав. от модели;
  • Допусковый контроль (тест по маске);
  • Интерфейс USB 2.0 (управление от внешнего ПК);
  • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
  • Ультракомпактность, масса 0,2 кг;



Альтернативное название: АКИП-72405A
Характеристики:

Технические характеристики олсциллографа АКИП-72405A:

ПараметрАКИП-72405A
Канал вертиального отклонени (Аналоговые каналы)
Число входных каналов4 канала – АКИП-72405A
Полоса пропускания ( - 3 дБ)0... 25 МГц
Время нарастания 14 нс
Коэффициент отклонения (К откл.)10 мВ/дел ... 4 В/дел
Вид входаОткрытый, закрытый
Погрешность установки К откл.± 3 % от полной шкалы
Диапазоны входящего напряжения± 50 мВ ... ± 20 В
Диапазон установки смещения-
Входное сопротивление1 МОм ± 1% / 14 пФ ± 2 пФ
Защита от перенапряжения± 100 В ( DC + AC пик)
Канал вертиального отклонени (Цифровые каналы только модели MSO)
Число каналов
16 (2 порта по 8 каналов каждый)
Входной разъем
2,54 мм 2х10 контактны разъем
Максимальная частота
100 МГц (200 Мбит/с)
Минимальный временной интервал
5 нс
Входной импеданс
200 кОм ( ± 2%) / (8 ± 2) пФ
Пороговый уровень
TTL , CMOS , ECL , PECL , заданный ( - 5...+5 В)
Погрешность установки порога
± 350 мВ (с учетом гистерезиса )
Входное напряжение
± 20 В (защита от перенапряжения ± 50 В)
Задержка между каналами
2 нс
Канал горизонтального отклонени
Минимальный коэффициент развертки (К разв.)
5 нс
Максимальный коэффициент развертки (К разв.)5000 с/дел
Погрешность установки К разв.± 100 ppm ( ± 0,01 %)
Режимы работыОсновной, ZOOM окно, X - Y
Синхронизация
Источники синхросигналаЛюбой из аналоговых каналов, цифровые каналы
Условия запуска разверткиФронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.)
Режим запускаОднократный, ждущий, автоколебательный, без синхронизации, эквивалентный
Аналого-цифровое преобразование
Разрешение по вертикали8 бит (12 бит в режиме ERES )
ИнтерполяцияЛинейная, Sin ( X ) / х
Частота дискретизации500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала)
Эквивалентная частота дискретизации 5 ГГц
Максимальная длина памяти:
2 канала
4 канала
MSO
16 кБ
48 кБ
48 кБ
Режимы сбора данныхВыборка , послесвечение , цифровой самописец ( ROLL )
Курсорные измерения
ФункцииU; T; 1/T
Автоматические измерения
По вертикалиПик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» ур овень, среднее, среднеквадратическое, выбросы на вершине и в паузе.
По горизонталиЧастота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка.
СтатистикаМаксимум, минимум, среднее, СКО.
Анализатор спектраПиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD.
Математика
Функцииx, x+y, xy, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и др.
ОператорыЛюбой аналоговый или цифровой кан ал , опорная осциллогр . ( ref ), время, число - (пи)
Анализатор спектра
Диапазон входных частот
0... 25 МГц



Индикация спектрограммыАмплитуда, среднее значение , удержание пика
Тип окна наблюденияПрямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса.
Глубина БПФ (точек)128... 1.048.576 точек (1 М)
Функциональный генератор
Формы выходных сигналовСинус, меандр, треугольник, постоянное напряжение ( D C ) , Sin (х) / x , колоколообразный , шум, ПСП/ PRBS
Диапазон частот0,03 Гц ... 1 МГц
Разрешение ЦАП12 бит
Выходной уровень± 2 В
Выходное сопротивление600 Ом
Погрешность установки± 1% от полной шкалы
Генератор сигналов произвольной формы-AWG
Частота дискретизации20 МГц
Диапазон частот8 кБ
Разрешение ЦАП12 бит
Выходной уровень± 2 В
Диапазон частот> 100 кГц
Время нарастания< 2 мкс
Декодирование последних данных
Формат данных1 - Wi re, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base - T, USB 1.1, IC, IS, LIN, PS/2, SPI, SENT, UART/RS - 232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа)
Допусковый контроль
Статистика (Годен/ Не годен)В допуске, не в допуске, общее кол - во тестов
Общие данные
Источник питанияUSB порт
ИнтерфейсUSB 2 .0 ( совместимый с USB 3.0 )
Габаритные размеры1 42 92 19 мм
Масса , не более0,2 кг
